要實(shí)現(xiàn)鎢銅合金上鍍金的牢固附著，是一項(xiàng)挑戰(zhàn)性很高的工藝，因?yàn)殒u銅合金本身的結(jié)構(gòu)和化學(xué)性質(zhì)特殊。簡單來說，核心在于徹底的前處理、精準(zhǔn)的過渡層設(shè)計(jì)以及嚴(yán)格的工藝控制。

　　下面我將詳細(xì)闡述如何實(shí)現(xiàn)鎢銅合金鍍金的牢固附著。

　　核心挑戰(zhàn)：為什么鎢銅合金鍍金容易脫落?

　　在了解“如何做”之前，必須先明白“為什么難”。附著不牢的主要原因有：

　　表面氧化問題：鎢和銅都非常容易在空氣中形成致密的氧化膜(鎢氧化物和銅氧化物)。這層看不見的氧化膜會嚴(yán)重阻礙鍍層與基體之間的金屬鍵合，是附著力的“頭號殺手”。

　　“雙相”結(jié)構(gòu)問題：鎢銅合金并非均勻的固溶體，而是鎢顆粒鑲嵌在銅基體中的“假合金”。這兩種金屬的化學(xué)性質(zhì)、電位、熱膨脹系數(shù)差異巨大。在鍍覆過程中，酸、堿溶液會優(yōu)先腐蝕電位較負(fù)的銅相，導(dǎo)致表面形成微觀孔洞和缺陷，使后續(xù)鍍層扎根不牢。

　　熱膨脹系數(shù)不匹配：鎢的熱膨脹系數(shù)很低(約4.5×10??/℃)，銅較高(約17×10??/℃)，而金介于兩者之間(約14.2×10??/℃)。在溫度變化時(shí)，界面會產(chǎn)生內(nèi)應(yīng)力，可能導(dǎo)致鍍層起皮、開裂。

　　氫脆風(fēng)險(xiǎn)：在前處理的酸洗、活化等步驟中，會有氫原子滲入基體。鎢銅合金對氫脆比較敏感，可能導(dǎo)致基體性能下降，也影響附著力。

　　實(shí)現(xiàn)牢固附著的關(guān)鍵步驟與工藝詳解

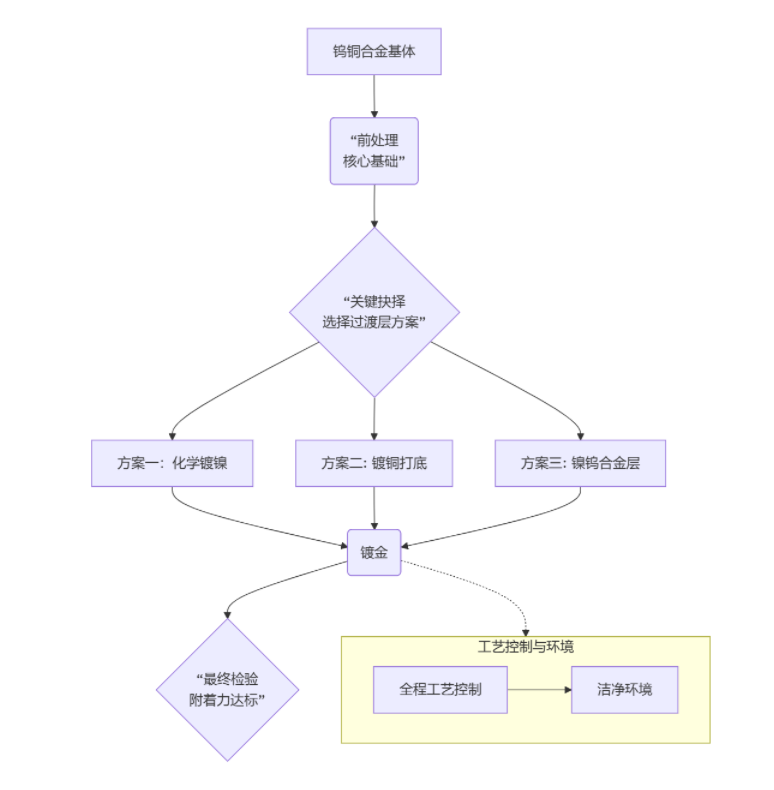

　　要實(shí)現(xiàn)牢固附著，必須遵循一個(gè)系統(tǒng)的、環(huán)環(huán)相扣的工藝流程。下圖清晰地展示了這一過程的四個(gè)關(guān)鍵階段：

　　下面，我們來詳細(xì)解析每一個(gè)環(huán)節(jié)的技術(shù)要點(diǎn)。

　　第一步：前處理——牢固鍍層的基石

　　這是整個(gè)流程中最重要、最容易被忽視的環(huán)節(jié)。前處理的目標(biāo)是獲得一個(gè)絕對潔凈、活性的金屬表面。

　　精細(xì)除油：

　　目的：去除表面的油污、指紋、灰塵等有機(jī)污染物。

　　方法：使用有機(jī)溶劑(如丙酮、酒精)超聲清洗，配合堿性化學(xué)除油液。超聲波的“空化效應(yīng)”能有效清除微觀凹槽中的油污。

　　徹底去氧化皮(活化)：

　　目的：去除步驟1中提到的致密氧化膜，露出新鮮原子級潔凈的金屬表面。

　　方法：浸入適當(dāng)?shù)乃峄罨褐?。常用的有?/p>

　　稀硫酸或稀鹽酸：可有效去除銅氧化物和部分鎢氧化物。

　　特殊的混合酸：對于氧化嚴(yán)重的合金，可能需要含有氫氟酸(HF)或過氧化氫(H?O?)的混合酸液來攻擊更穩(wěn)定的鎢氧化物。(注意：氫氟酸有劇毒，需極度謹(jǐn)慎操作!)

　　關(guān)鍵：活化時(shí)間要短，濃度要適中，防止對銅相造成過腐蝕?；罨蟊仨毩⒓从萌ルx子水徹底沖洗，并迅速轉(zhuǎn)入下道工序，防止表面再次氧化。

　　第二步：構(gòu)建過渡層——附著力與阻隔的關(guān)鍵

　　如流程圖所示，直接在鎢銅上鍍金風(fēng)險(xiǎn)極高。必須選擇一個(gè)合適的過渡層(打底層)，它需要起到以下作用：

　　良好的附著：既能與鎢銅基體牢固結(jié)合，又能與金層良好結(jié)合。

　　良好的覆蓋能力：能均勻地覆蓋在粗糙或多孔的鎢銅表面。

　　擴(kuò)散阻隔層：防止基體中的銅原子向金層快速擴(kuò)散，導(dǎo)致金層變色、焊接性能下降。同時(shí)也能阻止金向基體擴(kuò)散。

　　主流且可靠的過渡層方案有以下幾種：

　　化學(xué)鍍鎳(最常用、最有效)

　　原理：通過自催化化學(xué)反應(yīng)在工件表面沉積一層鎳磷(Ni-P)或鎳硼(Ni-B)合金層。

　　優(yōu)勢：

　　無孔性：鍍層致密，能完美覆蓋鎢銅的“雙相”結(jié)構(gòu)，提供極佳的屏障保護(hù)。

　　均勻性：無視工件復(fù)雜形狀，鍍層厚度均勻，對于有棱角、深孔的零件尤其重要。

　　硬度高：鎳磷合金層本身硬度高，能增強(qiáng)表面耐磨性。

　　要點(diǎn)：化學(xué)鍍鎳前的前處理(特別是活化)必須做到極致，確保鎳層能同時(shí)與鎢相和銅相形成牢固結(jié)合。

　　電鍍銅打底

　　原理：在活化后，先電鍍一層薄而致密的銅層。

　　優(yōu)勢：銅與鎢銅基體中的銅相相容性極好，附著力強(qiáng)。且銅層柔軟，能緩沖熱應(yīng)力。

　　挑戰(zhàn)：鍍銅溶液可能會對裸露的鎢相浸潤性不佳，需要精確控制電流密度和添加劑，確保銅層連續(xù)無孔。

　　電鍍鎳或鎳鎢合金

　　原理：電鍍一層純鎳或鎳鎢合金作為打底。

　　優(yōu)勢：鎳與金結(jié)合力好，鎳鎢合金與鎢銅基體的熱膨脹系數(shù)更匹配，內(nèi)應(yīng)力更小。

　　挑戰(zhàn)：同樣面臨對鎢相覆蓋能力的挑戰(zhàn)。

　　對于大多數(shù)高可靠性應(yīng)用(如航空航天、高端半導(dǎo)體)，推薦采用“化學(xué)鍍鎳”作為過渡層。

　　第三步：鍍金——最終的功能層

　　在高質(zhì)量的過渡層之上，鍍金就相對標(biāo)準(zhǔn)化了。

　　閃鍍金/沖擊金：先采用稍高的電流密度鍍一層薄金(約0.1-0.5微米)，目的是形成一層致密、晶粒細(xì)小的底層，進(jìn)一步提高結(jié)合力。

　　主體鍍金：調(diào)整到正常的電流密度，鍍至所需厚度。根據(jù)應(yīng)用選擇不同類型的鍍金液：

　　酸性鍍金(純金)：硬度較低，純度髙，導(dǎo)電性和耐腐蝕性極佳，適用于電子連接器、鍵合指。

　　中性/堿性硬金(金鈷、金鎳合金)：硬度高，耐磨性好，適用于經(jīng)常插拔的電接觸表面(如金手指)。

　　第四步：后處理與檢驗(yàn)

　　徹底清洗與干燥：鍍后立即用熱去離子水多次沖洗，去除殘留鹽類，然后烘干，防止水漬和斑點(diǎn)。

　　熱處理(退火)：對于有極高可靠性要求的零件，可在低溫(如150-250°C)惰性氣氛(如氮?dú)?中進(jìn)行熱處理。這有助于驅(qū)除氫脆，并通過原子間的相互擴(kuò)散進(jìn)一步增強(qiáng)鍍層與基體的冶金結(jié)合力。

　　附著力檢驗(yàn)：

　　熱震試驗(yàn)：將樣品放入高溫烘箱(如200°C)保持30分鐘，迅速取出投入室溫水中。熱脹冷縮產(chǎn)生巨大應(yīng)力，附著力不佳的鍍層會起泡、脫落。

　　膠帶測試：用特定規(guī)格的壓敏膠帶緊緊粘貼在鍍層表面，然后以90度或180度角迅速撕下，觀察膠帶上有無鍍層脫落。

　　劃格測試：用硬質(zhì)刀片在鍍層上劃出方格陣，然后用膠帶粘貼撕拉，觀察方格邊緣的鍍層是否剝落。

　　要實(shí)現(xiàn)鎢銅合金鍍金的牢固附著，沒有捷徑可走，必須嚴(yán)格遵循一套科學(xué)的工藝鏈：

　　完美的前處理(除油、活化) → 選擇合適的過渡層(首選化學(xué)鍍鎳) → 規(guī)范的鍍金操作 → 嚴(yán)格的后處理與檢驗(yàn)。

　　每一步的細(xì)微疏忽都可能導(dǎo)致前功盡棄。因此，將工件交給擁有豐富難鍍金屬處理經(jīng)驗(yàn)、具備完善質(zhì)量管控體系的專業(yè)電鍍廠家，是成功的關(guān)鍵。
